通信电源系统由哪几部分组成？

通信电源系统由哪几部分组成

引言：通信设备的运行离不开动力与环境的支持，在电信事业百年发展历程中，动力始终伴随其侧，默默地为设备和电路提供着电力服务与基础保障。随着技术的进步，动力也在发生着翻天覆地的变化，从......接下来具体说说

通信电源部分组成有什么，这六部分缺一不可

这次，通信电源厂家小编给大家科普下，通信电源由哪些部分组成，希望对大家有帮助。

通信电源部分组成有什么

通信电源系统是通信系统的心脏，稳定可靠的通信电源、供电系统是保证通信系统安全可靠运行的关键，一旦通信电源系统故障造成通信设备供电中断，通信设备无法运行，将造成通信电路中断，通信系统瘫痪，造成重大的经济和社会效益损失。因此，通信电源系统在通信系统中占有非常重要的地位。

对于通信电源，买家不仅限于电信运营商，以及电信设备制造商这个巨大的市场。无论是提供电信服务的运营商，还是设备研发、加工和组装制造企业，电力都是不可忽视的。中国是世界著名的制造业基地，客观上造就了强大的电源产品市场支柱，这无疑有助于通信电源行业顺利度过市场寒冬。手机电池是通信电源的重要组成部分，近年来手机市场的热潮越来越高。如果通信电源能及时调整策略，或许还能在手机电池领域有所收获。

阅读更多：通信电源是什么

传播力是什么意思

2.通信电源的功能和组成

通信电源的作用:保证通信系统的安全可靠运行，为通信设备供电，使通信设备正常运行，在通信系统中有着非常重要的地位。

通信电源的组成:通信电源系统由六部分组成:交流配电设备、整流器、大型DC设备、蓄电池组、监控系统、防雷接地系统。

川杨学堂-通信电源系统的组成及功能

引言： 通信电源是整个通信系统的重要组成部分，就像人体的心脏一样，所有的通信核心设备都离不开电源设备，并且需要安全保障无中断供电服务，电源设备供电质量及供电可靠性，将直接影响整个通信系统及其质量。

知识归纳卡

名 称： 通信电源系统的组成及功能

章 节： 1L411052

历年真题次数： 13次

重要度 ：★★★★★

老杨宝典图片

历年真题

【2018真题广东】23.一般直流供电系统的组成有（ ）。

A.直流配电屏

B.整流设备

C.蓄电池

D.直流变换器

E.交流配电屏

(点击查看答案)

▼

【正确答案】：ABCD。

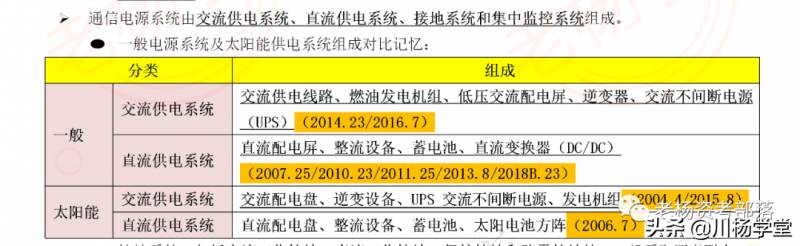

【老杨解析】19版51页，一般电源系统交流和直流供电系统组成对比记忆：（高频考点归纳点，请各位考生反复阅读记忆）

通信电源系统的组成及功能

为各种通信设备及有关通信建筑负荷供电的电源设备组成的系统，称为通信电源系统。通信电源系统的主要功能可以归纳为“供”、“配”、“储”、“发”、“变”五个方面。

“供”： 指从市电电网配接引入，作为通信局站主要电力供应来源；

“配”： 指将电能按需分配和输送到各个机房及至各台主设备，并实现一定调度功能；

“储”： 指通过蓄电池等设备的储能来保证主设备的不间断供电；

“发”： 指通过备用发电机组等自发电设备来保证市电故障中断时的电力供应；

“变”： 指通过对电压等级、电流形式的变换，为主设备提供相应规格和质量要求的电力。

通信电源系统由 交流供电系统 、 直流供电系统 、 接地系统 和 集中监控系统 组成。

1、交流供电系统

交流供电系统包括 交流供电线路 、 燃油发电机组 、 低压交流配电屏 、 逆变器 、 交流不间断电源(UPS) 等部分。

1.市电应由两条供电线路引入，经 高压柜、变压器 把高压电源(一般为 10kV )变为低压电源(三相 380V )后，送到低压交流配电屏。

2.燃油发电机组是保证不间断供电时必不可少的设备，一般为 两套 。在市电中断后，燃油发电机自动启动，供给 整流设备 和 照明设备 的交流用电。

3.低压交流配电屏可完成 市电 和 油机发电机 的自动或人工 转换 ，将低压交流电分别送到 整流器 、 照明设备 和 空调装置 等用电设施，并可监测交流电压和电流的变化。当市电中断或电压发生较大变化时，能够自动发出声、光告警信号。

4.在市电正常时，市电经整流设备整流后为 逆变器 内的蓄电池浮充充电。当市电中断时， 蓄电池 通过逆变器(DC/AC变换器)自动转换， 输出交流电 ，为需要交流电源的通信设备供电。在市电恢复正常时，逆变器又自动转换由市电供电。

5.交流不间断电源(UPS)无论在市电正常或中断时，都可提供交流电源供电。工作原理同逆变器。 逆变器实际上是交流不间断电源的一部分 。

2、直流供电系统

直流供电系统由 直流配电屏 、 整流设备 、 蓄电池 、 直流变换器(DC/DC) 等部分组成。

1.直流配电屏:可 接入两组蓄电池 ，其中一组供电不正常时，可自动接入另一组工作。同时，它还可以监测电池组输出总电压、电池浮/均充电流和供电负载电流，可发出过压、欠压和熔断器熔断的声、光告警信号。

2.整流设备:输入端由交流配电屏引入交流电，其作用是将 交流电转换成直流电 ，输出端通过直流配电屏与蓄电池和需供电的负载并联连接，并向它们提供直流电源。

3.蓄电池:处于整流器输出并联端。 在市电正常时 ，由整流器 浮/均充电 ，不断补充蓄电池容量，并使其保持在充足电量的状态。当 市电中断 时，蓄电池自动为负载 提供直流电源 ，不需要任何切换。

4.直流变换器(DC/DC):可将基础直流电源的电压 变换成 通信设备所需要的 各种直流电压 ，以满足负载对电源电压的不同要求。

3、接地系统 接地系统是通信电源系统的重要组成部分，它不仅直接影响着系统的正常运行和通信的质量，还对保护设备和维护人员的安全具体十分重要的作用。

为了工作和安全的需求，将通信电源系统及其电源设备的某些部分和大地进行良好的电气连接，称为接地。接地中所指的“地”，和日常所指大地的“地”是同一个概念，即一般土壤，它有导电的特性，并具有“无限大”的电容量，无论输入多少电荷量，都难以改变它的电位，可以作为良好的参考零电位。

接地系统有 交流工作接地 、 直流工作接地 ， 保护接地 和 防雷接地 等，现一般采取将这四者联合接地的方式。

1. 交 流工作接地可保证相间电压 稳定 。

交流工作接地是指在低压交流电网中将三相电源中的中性点直接接地，其作用是将三相交流负荷不平衡引起的在中性线上的不平衡电流泄放于地，以及减少中性点位的偏移， 保证各相设备的正常运行 。接地以后的中性线称为N线。

2. 直 流工作接地可保证直流通信电源的电压为 负 值。

在通信电源的直流供电系统中，为了保护通信设备的正常运行，保障通信质量而设置的电池正极接地，称为直流工作接地，如 -48V电源的正极接地 等。

3. 保护 接地可避免电源设备的 金属外壳因绝缘 受损而带电。

机房内通信设备及其供电设备正常不带电的金属部分、进局电缆的保护装置接地端以及电缆的金属护套均应做保护接地。

4.防 雷 接地可防止因 雷电 瞬间过压而损坏设备。

联合接地 是将交流工作接地、直流工作接地、保护接地和防雷接地共用一组地网，由 接地体 、 接地引入线 、 接地汇集排 、 接地连接线 及 引出线 等部分组成，这个地网是一个闭合的网状网络，地网的每个点都是等电位的。机房内接地线的布置方式有两种形式，在较大的机房为 平面型 ，在小型机房为 辐射式 。

4、集中监控系统

集中监控系统可以对通信局(站)实施集中监控管理，对分布的、*的、无人值守的电源系统内各设备进行 遥测、遥控、遥信 ，还可以监测电源系统设备的运行状态，记录、处理相关数据和检测故障，告知维护人员及时处理，以提高供电系统的可靠性和设备的安全性。

5、 通信机房常见电源设备

随着时代发展，人们对通信的要求越来越高，通信设备也在更新换代，因为对通信电源的要求也越来越高。

老杨给予学习建议：

很多人眼里，通信电源维护工作是一个很“尴尬”的岗位，在传统交换、传输、数通、无线和线路等通信专业维护人的眼里，你是“电工”，算不上嫡生的通信岗位。在电力系统维护人的眼里，你接触的都是低压电源设备，达不到高大上的高压门槛。

川杨学堂-通信电源系统的要求及供电方式

引言： 通信设备的运行离不开动力与环境的支持，在电信事业百年发展历程中，动力始终伴随其侧，默默地为设备和电路提供着电力服务与基础保障。随着技术的进步，动力也在发生着翻天覆地的变化，从单纯的能力性保障向小型化、高效化、智能化等方向发展，使古老的专业呈现出多样的姿彩。

知识归纳卡

名 称： 通信电源系统要求及供电方式

章 节： 1L411051

历年真题次数： 5次

重要度 ：★★

老杨宝典图片

历年真题

【2018真题全国】23.通信局采用的供电方式主要有（ ）等。

A.集中供电方式

B.混合供电方式

C.直流集中，交流分散供电方式

D.直流分散，交流集中供电方式

E.一体化供电方式

(查看答案)

▼

【正确答案】：ABE。

【19版50页】通信电源系统的供电方式：集中供电、分散供电、混合供电、一体化供电。集中供电：由交流供电系统、直流供电系统、接地系统和集中监控系统组成。分散供电：应用在大容量的通信枢纽楼。混合供电：应用在无人值守的光缆中继站、微波中继站、移动通信基站等。综合应用交、直流与太阳能、风力电源等。一体化供电：通信设备与电源设备装在同一机架内，由外部交流电源直接供电。老杨提醒：D选项，按教材P51推断也正确，但考虑不是原话，并且已选3个，建议不冒险选。

通信电源系统要求及供电方式

人们常常把电源比喻为通信网络的“心脏”，为通信网络提供源源不断的动力和能量，并通过“大小血管”--各级变换和配电系统，输送给各类网络通信设备。通信设备对电源系统的要求是: 可靠、稳定、小型、高效 。

1、通信电源系统的要求

我们先来了解交流电和直流电的区别？强度与方向都随时间做周期性变化的电流叫做交变电流，电流的方向、大小会随时间改变，这就是交流电。相反，强度与方向都不会随时间做周期性变化的电流叫做直流电。简单总结， 交流电的电流是“波浪线”，直流电的电流是“直线”。

交 流电源的 电压 和 频率 是标志其电能质量的重要指标。由380/220V、50Hz的交流电源供电时，通信设备电源端子输入电压允许变动范围为额定值的 -10%~+5% ，频率允许变动范围为额定值的 -4%~+4% ，电压波型畸变率应小于 5% 。

直 流电源的 电压 和 杂音 是标志其电能质量的重要指标。由直流电源供电时，通信设备电源端子输入电压允许变动范围为 -57~40V ，直流电源杂音应小于 2mV ，高频开关整流器的输出电压应自动稳定，其稳定精度应 ≤0.6% 。

为什么在通信系统里要使用直流电，市电引入的交流电是如何转换成直流电的？

交流接入省事，但输入不稳定，交流在使用中由于频率的变化，产生大量的电波干扰，对电信号，特别是微电路，这是致命的影响。通信电源采用直流是为了避免信号的相互干扰，直流需要整流，输入稳定，设备影响小，而且使用直流有UPS不间断供电，在发生自然灾祸断电等特殊情况时可提供一定时间应急电源，为维护抢修人员提供充裕的时间，网络安全更上一层楼。

2、通信电源系统的供电方式

目前通信局站采用的供电方式主要有 集中供电、分散供电、混合供电和一体化供电 四种方式。

1、集中供电方式:由 交流供电系统、直流供电系统、接地系统和集中监控系统 组成。采用集中供电方式时，通信局(站)一般分别由两条供电线路组成的 交流供电系统 和一套 直流供电系统 为局内所有负载供电。交流供电系统属于一级供电。

2、分散供电方式:在 大容量的通信枢纽楼 ，由于所需的供电电流过大，集中供电方式难以满足通信设备的要求，因此，采用分散供电方式为 负载供电 。直流供电系统可分楼层设置，也可以按各通信系统设置多个直流供电系统。但交流供电系统仍采用集中供电方式。

3、混合供电方式:在无人值守的光缆中继站、微波中继站、移动通信基站，通常采用交、直流与太阳能电源、风力电源组成的混合供电方式。采用混合供电的电源系统由市电、柴油发电机组、整流设备、蓄电池组、太阳电池、风力发电机等部分组成。

4、一体化供电方式:通信设备与电源设备装在同一机架内，由 外部交流电源直接供电 。如小型用户交换机，一般采用这种供电方式。

3、通信电源系统的构成

为各种通信设备及有关通信建筑负荷供电的电源设备组成的系统，称为 通信电源系统 。该系统由 交流供电系统 、 直流供电系统 、 接地系统 和 集中监控系统 组成。

4、通信电源系统常见设备

1、开关电源柜

2、柴油发电机

3、蓄电池

5、通信电源系统的未来

5G时代来临，5G基站设备（AAU有源天线射频单元和BBU基带处理单元）功率大幅提升,是通信电源需求大爆发的主要驱动力之一，对电源系统提出了极大的扩容需求，这意味着运营商当前几乎所有的机房都必须对电源系统进行改造以保证电力供给，包括开关电源、蓄电池、电源线都需要重新更换。宏基站备用电源中，锂电池逐步替代铅酸电池。未来5G通信电源系统选用先进的智能电池管理系统，能通过互联网、WIFI、蓝牙等，远程监控设备的运行状态，具备对电源系统时时监控、诊断、预防、保护的功能，大大提高了电源系统的安全可行性。

老杨给予学习建议：

动力是通信系统的“心脏”，电源中断直接导致网络中断，影响到客户的感知，重则将使整个通信系统陷入瘫痪，带来巨大的经济损失和严重的社会影响。

动力专业是通信行业中一个“古老”的专业，多年的发展不断面临一些困境，技术创新慢、工作环境差、专业边缘化，很多年轻人不愿意从事动力维护工作，削尖脑袋去从事数通、传输、核心网等维护工作，因为工作环境差、故障风险大等诸多原因，让很多从业人员产生心理落差，缺乏价值认同感。

以上就是通信电源系统由哪几部分组成？的详细内容，希望通过阅读小编的文章之后能够有所收获！
