双开是什么意思？双控开关实现单控

---

电灯双控的方法被家装领域广泛使用，这个我们上初中时学到的知识，在我们装修时派上了大用场。而双控开关（又叫双联开关）的作用远不止于此。下文中所提到的开关，均以单开（面板上只有一个键）为例，多开开关可以看作多个单开开关组合在一起。

双控开关

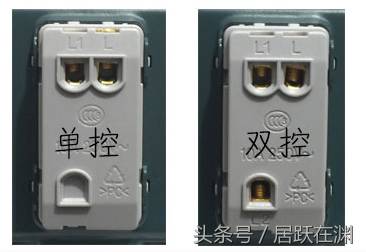

从正面来看，双控开关与单控开关无异，但从背面看，会发现单控开关的背面只有连个接线柱，而双控开关有三个▼

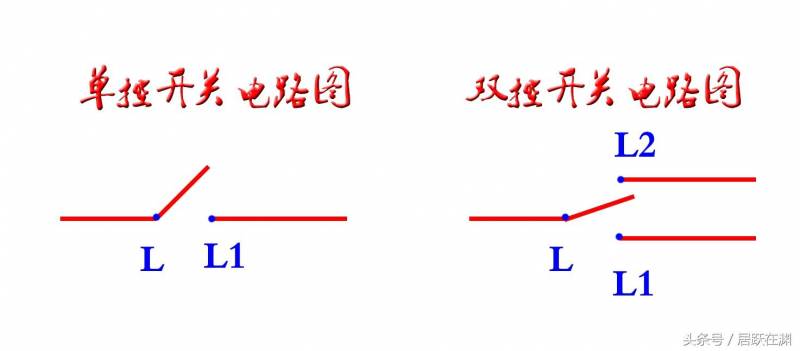

二者电路图对比如下▼

其中的L在有些品牌中的标识为COM，这个接线柱又被叫做“公共点”。何为公共点呢？请看上图中双控开关的电路图，L1和L2为出线，它们共用一个进线L，这个L就被叫做“公共点”。

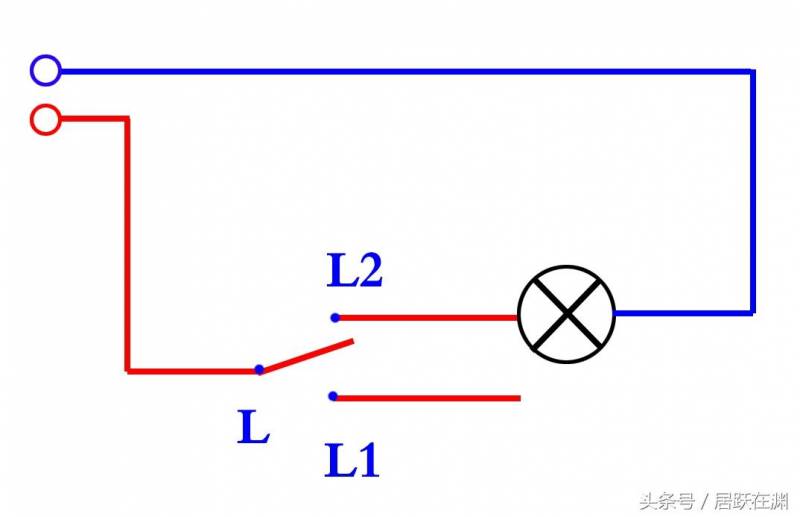

一个双控开关控制一盏灯

双控开关可做单控开关使用。

使用时，取L为进线，L1或L2作为出线，另一个接线柱不接入电路。这样一来，双控开关就成了单控开关，可以替代单控开关。

一个双控开关控制两盏灯

同一个双控开关，可以同时控制两个灯，使用时，甲灯亮的同时，乙灯灭；乙灯亮，甲灯灭。这种接法中，两盏灯不可同时点亮或熄灭。适用于家中有小孩，需要夜间起床喂奶，或习惯卧室有光亮的用户。甲乙两灯，适合一个接普通照明灯，另一个接省电小夜灯。

使用时，L为进线，L1和L2分别连接两个灯▼

上文中说到的双控开关控制一盏灯和双控开关控制两盏灯，是把双控开关做单控开关用。可以理解为，控制“一组”灯，上图所示的电灯，如果有多个灯串联，可看作是一组。

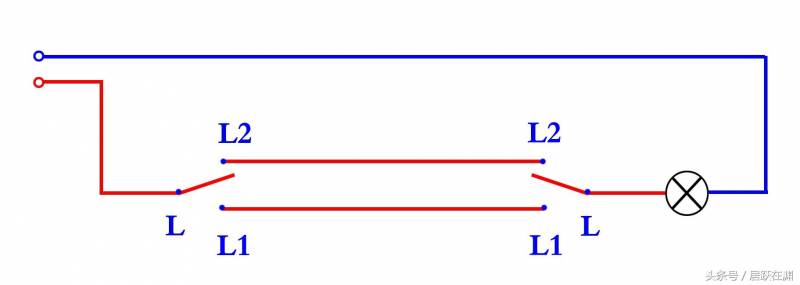

两个开关同时控制一盏灯

这一接法是被运用最广泛的，也是生产双控开关的本意。从A，B两地控制电灯，需要把A,B两地的双控开关的L1和L2连接，A地公共点接火线，B地公共点接电灯▼

实物图接法如下：

双控开关改多控开关

多控开关，又叫做中途开关。这种开关实际上可以看作一个双刀多投开关。正面来看，与双控开关、单控开关无异，但背面比双控开关多了3个接线柱（也有个别高端品牌背面只有4个接线柱，接线起来要方便很多，此处不提）▼

电路图对比▼

经过对比可知，把双控开关改成多控开关是很简单的，只需要把两个双控开关放在一起即可。

面板改造

由电路图对比可知，多控开关的两个切换刀头是同时进行切换的，这就需要我们把两个双控开关的按键连在一起，使之能够同时切换。

最简单的做法，是取2根木棒或铁棒，将两个开关按键的上端和下端粘在一起▼

当然，如果你有兴趣，可以去网上买DIY木棍，把这个设计做的更好看。

这样一来，经过组合的双控开关与多控开关就一样了。但这样还是不够的，哪怕是多控开关，买回来也还是不能用直接使用，还需要我们进一步接线。

接线柱接线

这个改造，是要把L11-L22；L12-L21相连▼

同理，双控开关也需要进行这样的改造。假设我们改造的两个双控开关为A和B，则需要把A开关的L1与B开关的L2，A开关的L2与B开关的L1接在一起。这样一来，双控开关就完全成了一个多控开关。

中途开关的用法

这样一来，我们就得到了四个点▼

A,B两点就是中途开关中的L1和L2，也是双控开关改造中两个双控开关的L接线柱。C,D两点是我们刚刚改造出来的。

单联双控，双联双控、双联单控是什么意思？（安装原理图）

陈陈百科：

“联”指的是同一个开关面板上有几个开关按钮。“控”指的是其中开关按钮的控制方式，一般分为：“单控”和“双控”两种。

例如：“单联单控”指的是一个按钮控制一组灯源。“双联单控”指的是一个开关面板上有两按钮，分别控制两组灯具。比如左侧和右侧走廊灯的控制等。

我们今天学习的双联双控的接线原理，其实就是2个开关，在不同的位置，可以打开和关闭2个灯。

例如：卧室门口有一个开关，开关有2个按钮，一个按钮控制本卧室的吸顶灯，一个是控制本卧室的氛围灯；然后这样的开关在床头也有一个，同样控制吸顶灯和氛围灯，然后你可以进卧室之前，在门口打开吸顶灯或者氛围灯，然后到床头之后，你可以在床头的开关，关闭你在门口开启的灯。

双联双控和双联单控的面板，表面看起来都是一样的：

双联单控，内部构造：

双联双控，内部构造：

双联开关接线图

双联开关原理图

实物接线图

【陈陈科普】

单联双控：
